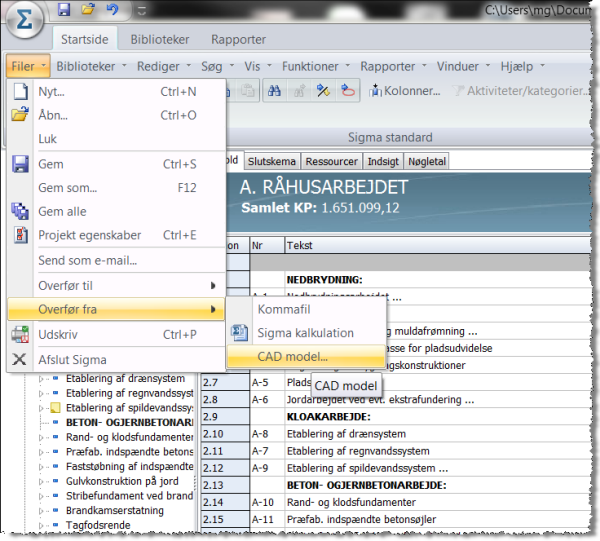

Funktionen Overfør fra CAD model kan benyttes til at importere mængder fra en 3-D CAD model til kalkulationen. Funktionen findes i menuen Filer under punktet Overfør fra.
 |
Funktionen er kun tilgængelig i Sigma Enterprise. |

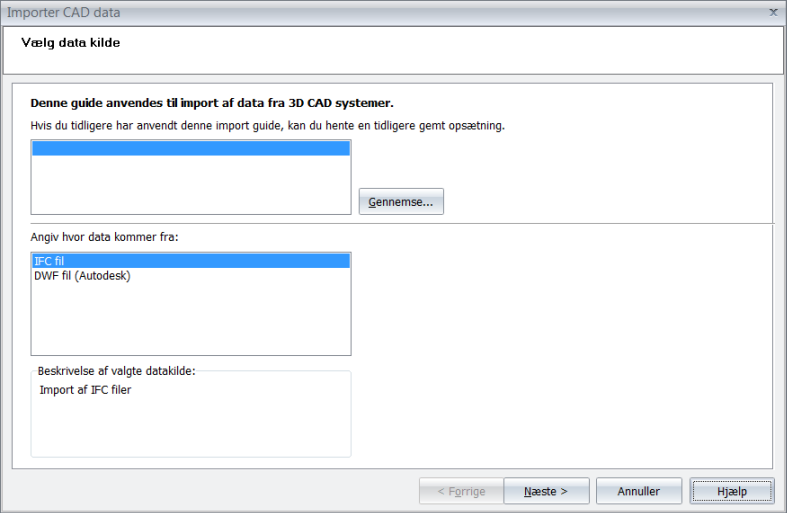

Herefter bliver du bedt om at angive hvilken type 3D model data stammer fra. I dette eksempel anvender vi en IFC model.

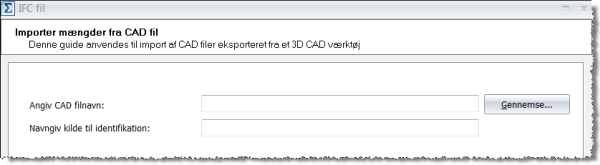

Tryk på knappen Næste, hvorefter filnavnet på CAD filen angives:

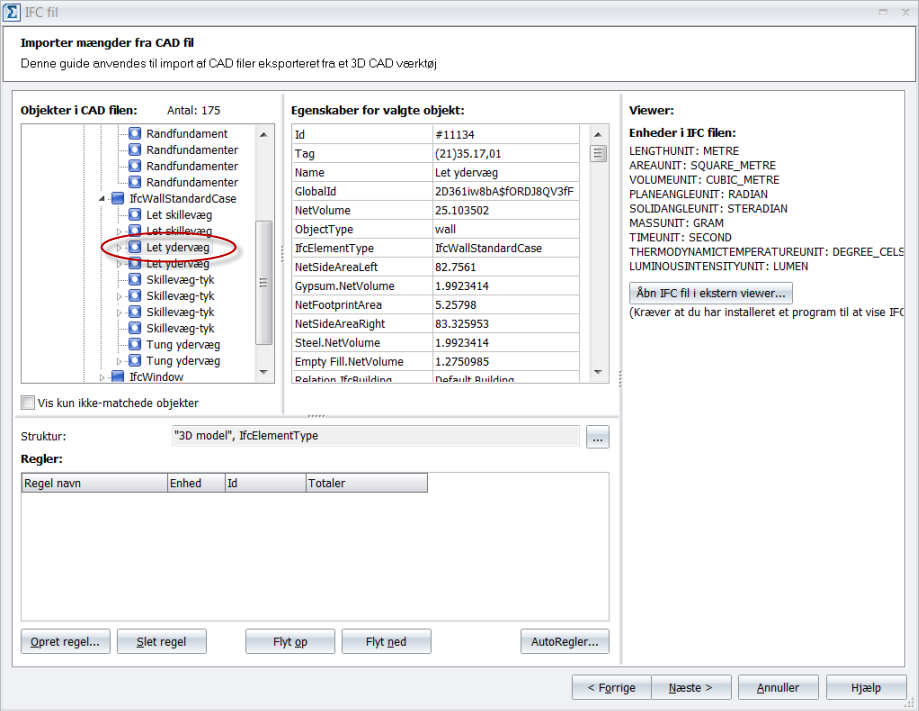

I næste trin af guiden åbnes filen, og de tilgængelige bygningsdele/objekter i filen vises.
Som eksempel i denne vejledning anvendes en model af en lagerbygning. Modellen er venligst stillet til rådighed af lektor Jørgen Korsgård fra Ingeniørhøjskolen i Århus.
Skærmbilledet er opdelt i 3 områder:
Øverst til venstre ses en liste over objekterne i filen. Når et objekt vælges i listen, vises egenskaberne for objektet i det midterste skema. Her kan man f.eks. se navnet på objektet samt eventuelle mængder eksporteret fra CAD programmet.
Til højre vises generelle egenskaber fra IFC filen, f.eks. hvilke enheder der anvendes for mængder i filen.
Nederst vises en liste med de regler, der bestemmer hvordan objekterne i IFC filen skal importeres ind i Sigma.

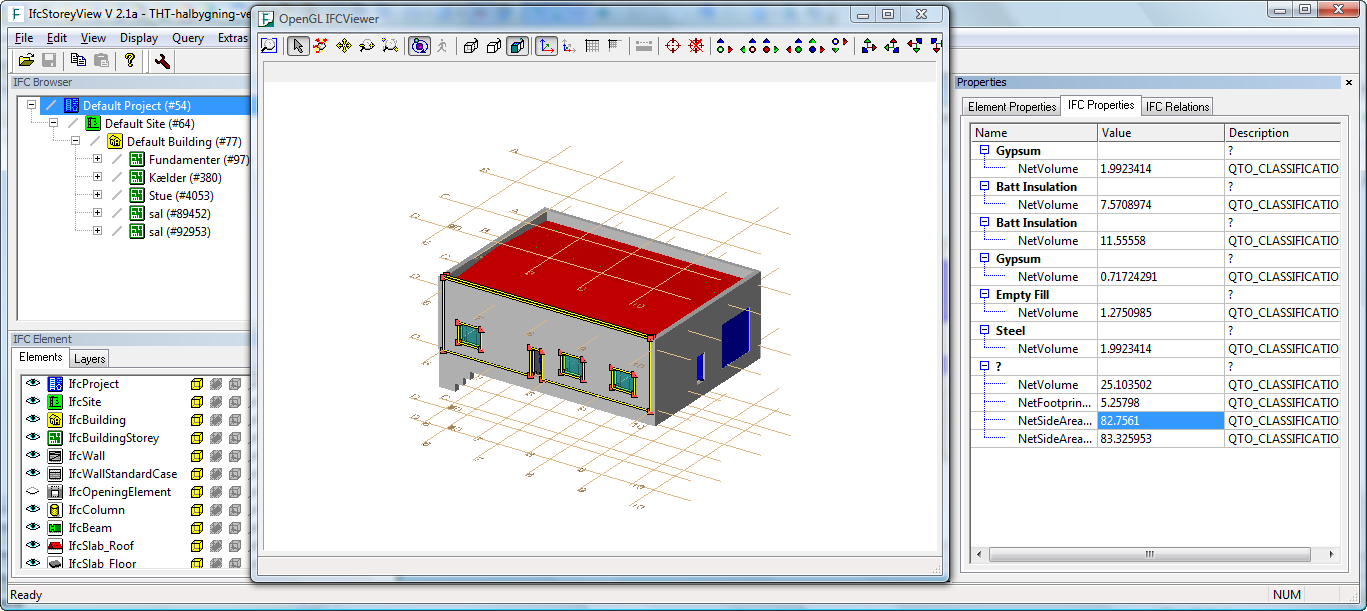

Hvis du har associeret et program til at vise IFC filer, kan IFC filen åbnes ved at trykke på knappen Åbn IFC fil i ekstern viewer.... For fuldstændighedens skyld vises her filen åbnet med programmet IfcStoreyView. Væggen der er valgt i IfcStoreyView, er den samme der var valgt i foregående skærmbillede, og det kan bl.a. ses at egenskaben "NetSideAreaLeft" er tilgængelig. Denne egenskab vil vi senere anvende til mængdeudtrækket fra IFC modellen.
Det er nødvendigt at definere hvorledes mængderne skal udtrækkes for modellen. Dette skyldes at nogle objekter (f.eks. døre) skal regnes i styk, hvorimod man for andre typer (f.eks. vægge) ønsker at trække arealet ud. Dette defineres .

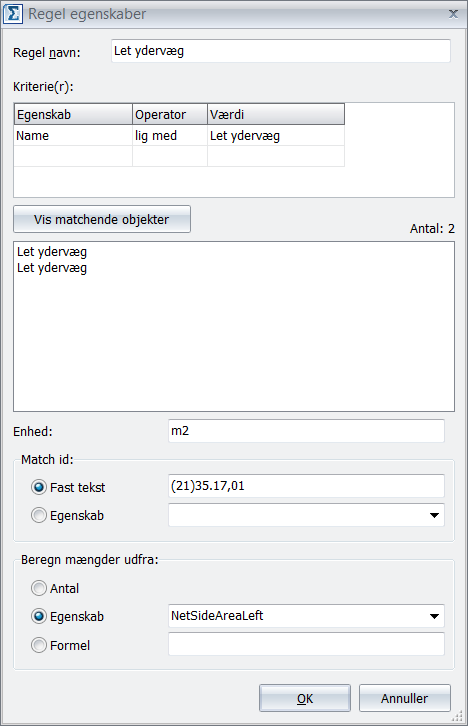

Tilbage i Sigma trykkes på knappen Opret regel..., for at oprette en regel. I dette tilfælde vises hvorledes der laves en regel for den tidligere valgte ydervæg:
Når kriteriet er angivet, trykkes på knappen Vis matchende objekter, for at se hvilke objekter i IFC filen, der passer på den pågældende regel. Ved at dobbelt-klikke på objekterne i listen, vises egenskaberne for det valgte objekt. Match id angiver hvilken værdi der importeres, i nummer kolonnen i Sigma, og kan derefter anvendes til at matche priser i forhold til f.eks. V&S baserne.

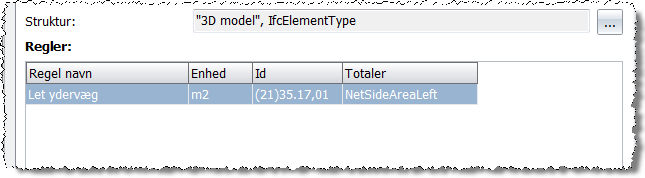

Efterfølgende ses det at listen over regler nu indeholder den oprettede regel, samt at objektet "Let ydervæg" er forsvundet fra listen over objekter, idet det nu bliver fanget af denne regel.
Automatisk oprettelse af regler

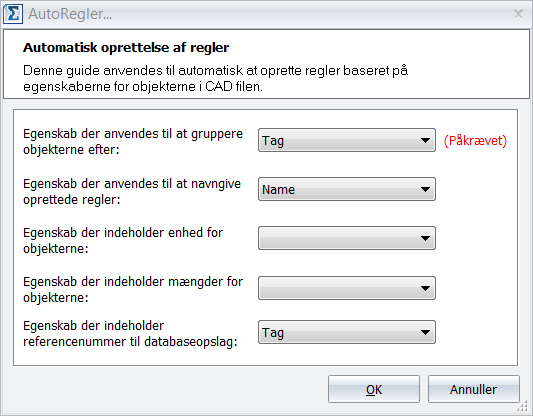

Ved at trykke på knappen AutoRegler... er det muligt automatisk at oprette flere regler på en gang, f.eks. baseret på hvilke typer objekter IFC filen indeholder
I dette tilfælde vælger vi at basere reglerne på egenskaben Tag (da. "mærke"), som indeholder V&S numre. På denne måde oprettes der automatisk én regel pr. V&S nummer, der optræder i IFC modellen. Egenskaben Name til at navngive reglerne. Sidst vælges egenskaben Tag, til at være den egenskab der indeholder det id, vi ønsker at anvende ved senere opslag i prisbogen.
Egenskab der anvendes til at gruppere objekterne efter:
Angiver hvilken egenskab, der styrer antallet af regler. Kan f.eks. være objekttype, V&S nummer, navn osv.
Egenskab der anvendes til at navngive oprettede regler:
Hvilken egenskab anvendes til at navngive reglerne. Er typisk "Name" eller noget tilsvarende, som gør det muligt at se hvilke objekter, der er inkluderet i en regel.
Egenskab der indeholder enhed for objekterne:
Anvendes primært ved import af DWF filer fra Autodesk produkter, hvor det er muligt at angive på hver enkelt objekt, hvilken enhed mængder beregnes i. For IFC filer er dette defineret for hele filen.
Egenskab der indeholder mængder for objekterne:
Hvis der er mulighed for at få 3D programmet til at eksportere mængder til den samme egenskab for alle objekter, kan denne egenskab angives her. Er dog typisk blevet anvendt i forbindelse med import af DWF filer fra Autodesk ADT.
Egenskab der indeholder referencenummer til databaseopslag:
F.eks. angivelse af hvilken egenskab på objekterne, der indeholder V&S nummer, eller et tilsvarende nummer, der kan anvendes til opslag i et pris-bibliotek.

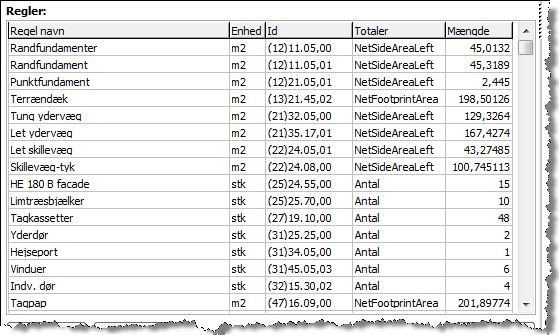

Dette resulterer i følgende regler. Bemærk at hver enkelt regel efterfølgende manuelt har fået angivet enhed samt mængde:
Nu mangler der blot at få mængderne overført til kalkulationen.
Overfør mængderne til kalkulationen

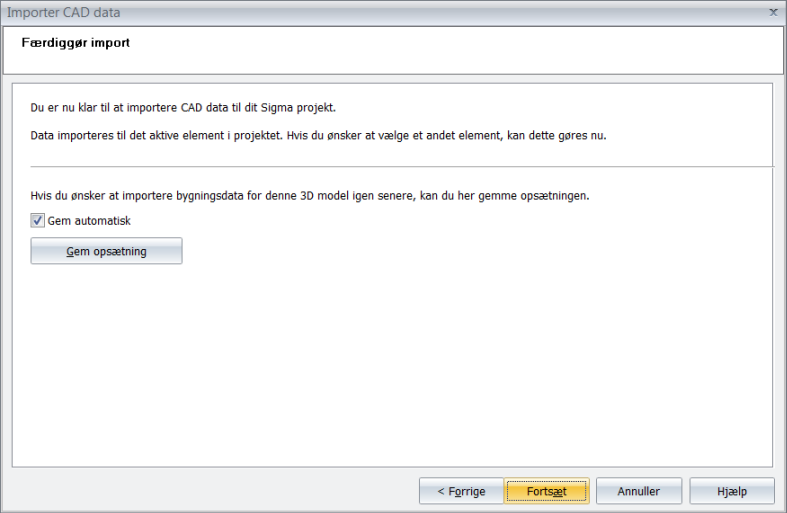

Tryk på knappen Næste hvorefter følgende vindue vises:
Det er her muligt at gemme opsætningen, dvs. navnet på IFC filen samt de regler man har defineret, således at man på et senere tidspunkt kan bruge den samme opsætning for filen, hvis man f.eks. ønsker at importere ændrede mængder for modellen.
Tryk på Fortsæt for at overføre mængderne:

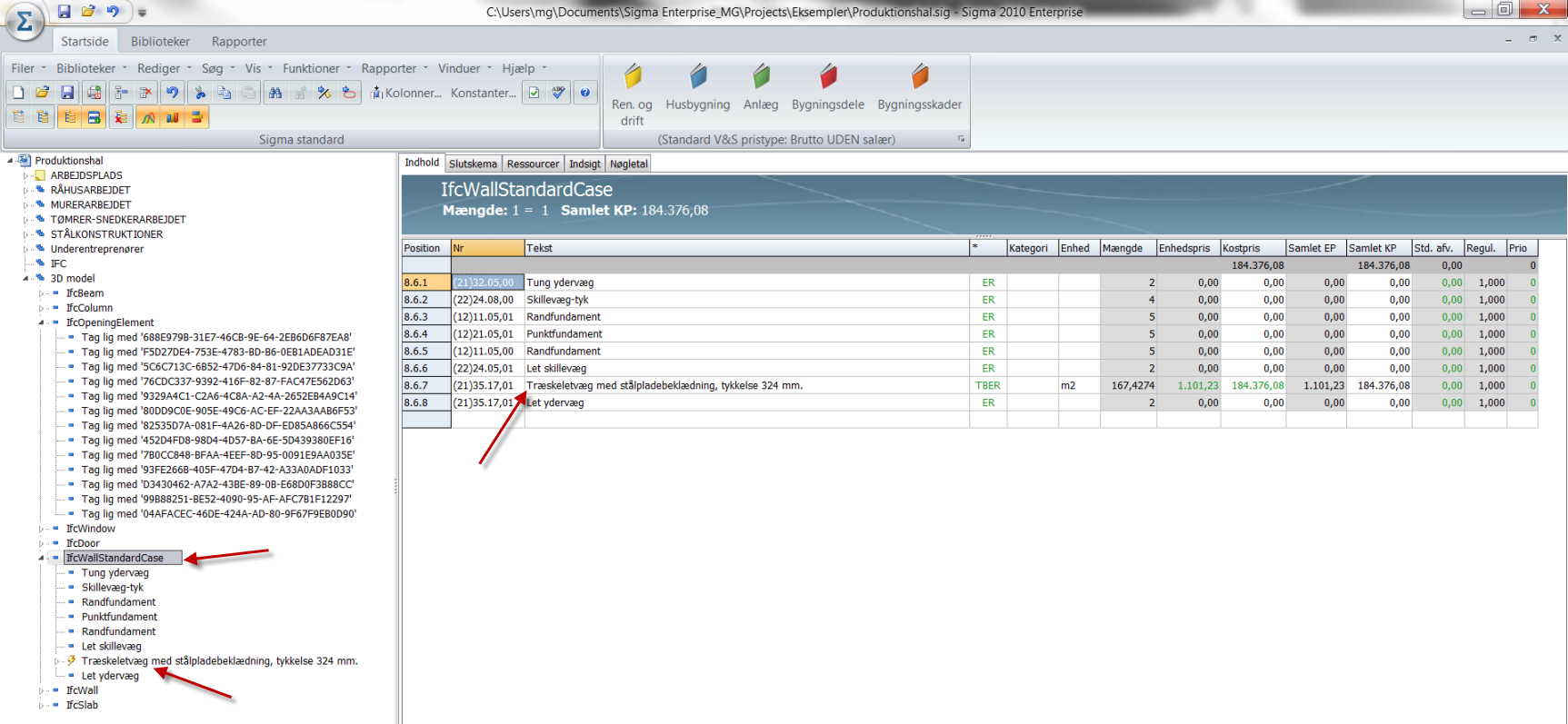

Mængderne er nu importeret til kalkulationen, således at der kan regnes videre på dem. Ved at anvende funktionen Opdater priser fra bibliotek, er det muligt at hente priser fra en prisbog.
